Принцип работы четырёхтактного двигателя внутреннего сгорания

Принцип работы четырёхтактного двигателя внутреннего сгорания (ДВС). Рабочий цикл 4-х тактного двигателя.

В этой статье Вы узнаете как работает четырёхтактный двигатель внутреннего сгорания. Основная часть силовой продукции представленная на сайте МоторСвит работает именно с четырёхтактными двигателями (мотопомпы, двигатели общего назначения, снегоуборочники и даже уникальные триммера Хонда с четырёхтактными двигателями которые работают в любой плоскости и т.п.). Если эта статья будет для Вас полезна не поленитесь и поделитесь с друзьями, кнопки в конце статьи.

Рады видеть Вас друзья на сайте www.motorsvit.com.ua.

Очень часто клиенты МоторСвит задают вопрос при выборе лодочного мотора:

Какой лучше выбрать лодочный мотор двухтактный или четырёхтактный двигатель?

Для того, чтобы ответить на поставленный вопрос рекомендуем Вам узнать и посмотреть рабочий цикл четырёхтактного двигателя.

Не будем затягивать, переходим к делу т.е. к этому процессу. Мы постарались дать Вам информацию максимально просто и без лишних сложных технических терминов + наглядные картинки помогут быстро понять и разобраться с принципом работы четырехтактного двигателя.

работа 4-х тактного двигателя

Кстати, сейчас мы рассматриваем с Вами поршневой четырёхтактный бензиновый двигатель внутреннего сгорания. Двигатель внутреннего сгорания его виды и определение Вы сможете прочитать здесь.

Статья — Принцип работы двухтактного двигателя внутреннего сгорания

4 цикла работы 4-х тактного ДВС

Как следует из названия, рабочий цикл четырёхтактного двигателя состоит из четырёх основных этапов — тактов (как показано на картинке выше). Это основное отличие 4-х тактного двигателя от 2-х тактного двигателя внутреннего сгорания. А теперь рассмотрим каждый цикл (такт) работы ДВС.

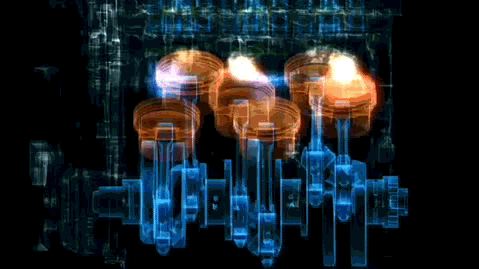

Рабочий цикл 4-х тактного двигателя

Рабочий цикл принципа работы 4-х тактного двигателя

Рассмотрим рабочий цикл работы 4-х тактного двигателя внутреннего сгорания.

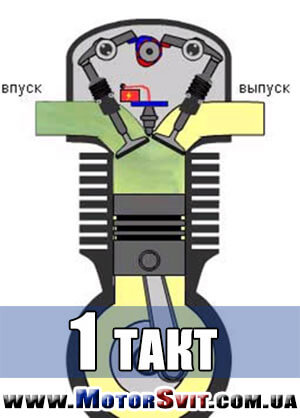

1 такт двс впуск

1 такт: Впуск

В течение этого такта поршень опускается из верхней мёртвой точки (ВМТ) в нижнюю мёртвую точку (НМТ). При этом кулачки распредвала открывают впускной клапан, и через этот клапан в цилиндр засасывается свежая топливно-воздушная смесь.

2 такт двс

2 такт принцип работы четырехтактного двигателя: Сжатие

Поршень идёт из Нижней Мертвой Точки в ВМТ, сжимая рабочую смесь. При этом значительно возрастает температура смеси. Отношение рабочего объёма цилиндра в НМТ и объёма камеры сгорания в ВМТ называется степенью сжатия.

Степень сжатия — очень важный параметр, обычно, чем она больше, тем больше топливная экономичность двигателя. Однако, для двигателя с большей степенью сжатия требуется топливо с большим октановым числом, которое дороже.

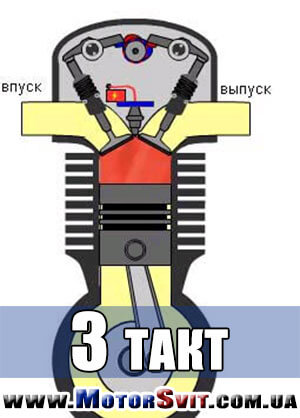

3 такт 4-х тактного двс

3 такт принцип работы четырехтактного двигателя: Сгорание и расширение (рабочий ход поршня)

Незадолго до конца цикла сжатия топливовоздушная смесь поджигается искрой от свечи зажигания. Во время пути поршня из ВМТ в НМТ топливо сгорает, и под действием тепла сгоревшего топлива рабочая смесь расширяется, толкая поршень.

Степень «недоворота» коленчатого вала двигателя до ВМТ при поджигании смеси называется углом опережения зажигания.

Опережение зажигания необходимо для того, чтобы давление газов достигло максимальной величины когда поршень будет находиться в ВМТ. При этом использование энергии сгоревшего топлива будет максимальным. Сгорание топлива занимает практически фиксированное время, поэтому для повышения эффективности двигателя нужно увеличивать угол опережения зажигания при повышении оборотов.

В старых двигателях эта регулировка производилась механическим устройством (центробежным и вакуумным регулятором воздействующим на прерыватель). В более современных двигателях для регулировки угла опережения зажигания используют электронику.

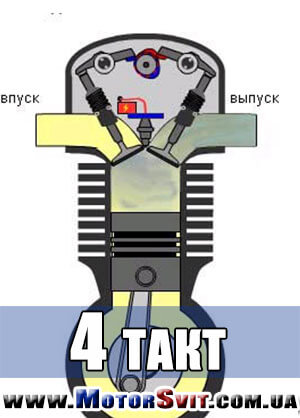

4-й такт двс

4 такт принцип работы четырехтактного двигателя: Выпуск

После НМТ рабочего цикла открывается выпускной клапан, и движущийся вверх поршень вытесняет отработанные газы из цилиндра двигателя. При достижении поршнем ВМТ выпускной клапан закрывается и цикл начинается сначала.

Стоит также помнить, что следующий процесс (например, впуск), необязательно должен начинаться в тот момент, когда закончится предыдущий (например, выпуск). Такое положение, когда открыты сразу оба клапана (впускной и выпускной), называется перекрытием клапанов. Перекрытие клапанов необходимо для лучшего наполнения цилиндров горючей смесью, а также для лучшей очистки цилиндров от отработанных газов.

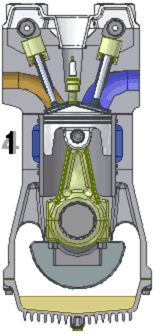

Для наглядности ниже Вы можете видеть анимированные картинки принцип работы рабочего цикла четырёхтактного бензинового двигателя.

работа циклов двс

Эта небольшая статья позволит Вам определиться и подойти к главному и главному вопросу, какой лодочный мотор выбрать 2-х тактный или 4-х тактный. В помощь также преимущества и недостатки двух и четырёхтактного двигателя. Также просмотрите другие информационные статьи нашего сайта.
